Регулятор давления “после себя” (АРТ-85) Ду 15-32

Регулятор давления “после себя” (АРТ-85) Ду 15-32, с мембранным приводом предназначен для автоматического поддержания заданного перепада давления на каком-либо гидравлическом сопротивлении в том числе, между выходным давлением («+») регулятора (подающим трубопроводом теплоносителя) и давлением в обратном трубопроводе теплоносителя («-») в системах теплоснабжения.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».
Узнать цены на регулятор давления “после себя” (АРТ-85) Ду 15-32 и купить вы можете в каталоге нашего сайта. Продукция имеет сертификаты и паспорта и поставляются нашей компанией в короткие сроки в любой регион России.

Монтаж регулятора

Регуляторы устанавливаются на горизонтальных участках трубопровода, приводом вниз – при температуре рабочей среды больше 80о С, приводом вверх - при температуре рабочей среды меньше или равной 80о С. Допускается установка регулятора на вертикальных участках трубопровода. Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~ 10Ду до регулятора и ~ 5Ду после регулятора.

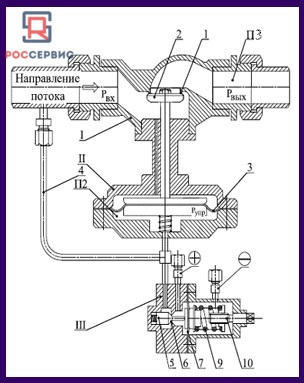

Конструкция регулятора давления “после себя” (АРТ-85) Ду 15-32, с мембранным приводом

I - исполнительный клапан;
II - мембранный привод исполнительного клапана;
III - управляющий клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - мембрана привода;
4 - импульсная трубка;
5 – золотник;
6 - седло золотника;
7 - измерительная мембрана;
9 – пружина;
10 – винт.








Регулятор состоит из исполнительного клапана I, мембранного привода II и управляющего клапана III. Направление потока среды через регулятор показано стрелкой. Регулирование перепада давления ΔP между давлением за регулятором Рвых (+) и давлением в обратном трубопроводе Робр (-) происходит за счет изменения площади цилиндрической щели между седлом 1 в корпусе и подвижной клапанной тарелью 2, связанной с поршнем 3 привода II. Часть потока рабочей среды со входа регулятора по импульсной трубке 4 поступает в управляющую полость П3. Давление управления Pупр в этой полости определяется балансом расходов рабочей среды – расходом, поступающим по трубке 4, с одной стороны, и расходом из полости П3 в трубопровод за регулятором через щель между золотником 5 и его седлом 6, с другой. Золотник 5 перемещается вместе с измерительной мембраной 7, которая нагружена с одной стороны давлением Pвых, поступающим по штуцеру «+», а с другой – настроечной пружиной 9 и давлением в обратном трубопроводе Робр, поступающем по штуцеру «-». Вращением винта 10 устанавливается требуемое значение перепада давления ΔP. Отклонение ΔP от настроенного значения, например, в сторону увеличения, приводит к смещению мембраны 7 и золотника 5 в сторону его закрытия. При этом расход из полости П3 в трубопровод за регулятором уменьшается, давление Pупр возрастает и мембранный привод перемещает клапанную тарель 2 так, чтобы уменьшить площадь цилиндрической щели между седлом клапана 1 и клапанной тарелью 2. В результате расход среды уменьшится, а рост перепада давления ΔP будет компенсирован. При падении перепада давления ΔP слив из полости П3 возрастет, давление Pупр снизится, клапанная тарель 2 приоткроется, а перепад давления ΔP восстановится. Таким образом осуществляется автоматическое поддержание требуемого значения перепада давления ΔP.

Технические характеристики регулятора давления “после себя” (АРТ-85) Ду 15-32, с мембранным приводом

Условный диаметр Ду, мм 15-32
Рабочая среда Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа (2,5; 4,5 - под заказ)
Температура рабочей среды, °С плюс 10…150 - вода, минус 10…плюс 80 - газы

Ду, мм 15 20 25 32
Диапазон настройки перепада давления, МПа (кгс/см2) 0,05… 0,6 (0,5…6)
Коэффициент условной пропускной способности, Кvу, м3/ч 3,2 5,0 8,0 12,5
Зона пропорциональности, % от верхнего предела диапазона настройки Не более 2,5
Зона нечувствительности, % от верхнего предела диапазона настройки Не более 4
Постоянная времени, с Не более 16
Минимальный перепад давления на клапанной тарели, МПа* (кгс/см2) 0,03 (0,3)
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

Габариты и технические размеры регулятора давления “после себя” (АРТ-85) Ду 15-32, с мембранным приводом

Ду
Исполнение под приварку Исполнение фланцевое
мм Масса, кг мм Масса, кг
L ЧАС А д 2 д» 3 L ЧАС A D 1 D 2 д 1 N
15 245 257 172 15 21 6,9 232 257 172 65 95 14 4 8,0
20 264 257 172 20 27 7,0 260 257 172 75 105 14 4 8,5
25 278 257 172 25 33 7,5 273 257 172 85 115 14 4 10,1
32 300 257 172 32 40 8,2 298 257 172 100 135 18 4 14,4

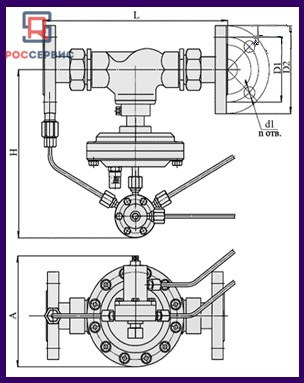

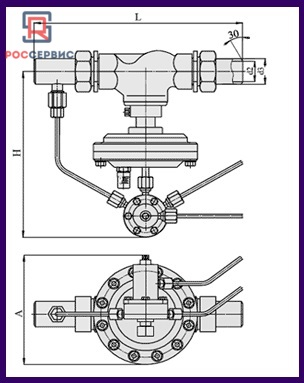

Фланцевое исполнение                     Исполнение под приварку






Наименование детали
Условный проход DN(Ду), мм 15 / 20 / 25 / 32
Условное давление PN(Ру),
кгс/см2
25 / 40
Класс герметичности
Регулятор давления “после себя” (АРТ-85) Ду 15-32 условный проход (мм) Регулятор давления “после себя” (АРТ-85) Ду 15-32 вес не более (кг)
