Регулятор давления Ду 40-200 с поршневым приводом и предохранительным устройством (АРТ-85)

Регулятор предназначен для автоматического поддержания заданного давления на входе регулятора при переменном расходе и изменении выходного давления. При превышении давления на входе в регулятор свыше 6 кгс/см2 регулятор открывается.

Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.

Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».

Монтаж регулятора

Регуляторы устанавливаются на горизонтальных участках трубопровода, приводом вниз – при температуре рабочей среды больше 80о С, приводом вверх - при температуре рабочей среды меньше или равной 80о С. Допускается установка регуляторов на вертикальных участках трубопровода. Регуляторы Ду 150 и Ду 200 мм устанавливаются только приводом вверх. Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~10Ду до регулятора и ~5Ду после регулятора.

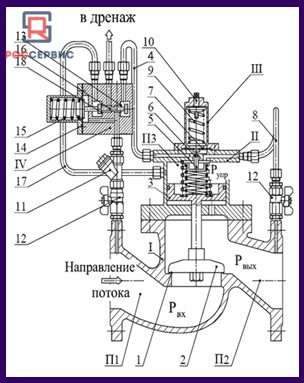

Конструкция регулятора давления давления “до себя” (АРТ-85) Ду 40-200, с поршневым приводом и предохранительным устройством


I - исполнительный клапан;
II - поршневой привод исполнительного клапана;
III - управляющий клапан;
IV - предохранительное устройство;
1 - седло клапана;
2 - клапанная тарель;
3 - поршень привода;
4, 8, 17 - импульсные трубки;
5 - золотник;
6 - седло золотника;
7 - измерительная мембрана;
9 - настроечная пружина;
10 – винт;
11 – фильтр;
12 - шаровой кран;
13, 18 - седло;
14 - мембрана;
15 - задающая пружина;
16 - клапанная пара.


Регулятор состоит из исполнительного клапана I, поршневого привода II, управляющего клапана III и предохранительного четырёхходового клапана IV. Направление потока среды через регулятор показано стрелкой. Регулирование входного давления Pвх в полости П1 до регулятора происходит за счет изменения площади цилиндрической щели между седлом 1 в корпусе и подвижной клапанной тарелью 2, связанной с поршнем 3 привода II. Часть потока рабочей среды со входа регулятора через седло 13 предохранительного клапана IV по импульсной трубке 4 поступает в управляющую полость П3. Давление управления Pупр в этой полости определяется балансом расходов рабочей среды – расходом, поступающим по трубке 4 через щель между золотником 5 и его седлом 6, с одной стороны, и расходом из полости П3 в полость П2 по трубке 8, с другой. Золотник 5 перемещается вместе с измерительной мембраной 7, которая нагружена с одной стороны входным давлением Pвх, поступающим по трубке 4, а с другой – настроечной пружиной 9. Вращением винта 10 устанавливается требуемое значение давления Pвх. Отклонение Pвх от настроенного давления, например, в сторону увеличения, приводит к смещению мембраны 7 и золотника 5 в сторону его закрытия. При этом расход из полости П1 в полость П3 уменьшается, давление Pупр снижается и поршневой привод перемещает клапанную тарель 2 так, чтобы уменьшить площадь цилиндрической щели между седлом клапана 1 и клапанной тарелью 2. В результате расход среды через исполнительный клапан I увеличивается, а рост давления Pвх будет компенсирован. При падении давления Pвх расход из полости П1 в полость П3 возрастет, давление Pупр увеличится, поршневой привод прикроет клапанную тарель 2 и давление Pвх восстановится. Таким образом осуществляется автоматическое поддержание требуемого значения давления Pвх до регулятора. Предохранительный клапан IV предназначен для принудительного открытия исполнительного клапана I при аварийном повышении входного давления Рвх в случае отказа регулятора. При возрастании давления на входе регулятора сверх настроенного значения мембрана 14 предохранительного клапана IV, нагруженная с одной стороны входным давлением Рвх, а с другой - задающей пружиной 15, перемещает клапанную пару 16 в крайнее левое положение. При этом проход рабочей среды со входа к импульсному клапану III через седло 13 перекрывается, а управляющая полость П3 привода II соединяется через импульсную трубку 17 и седло 18 с атмосферой. Давление в полости П3 резко падает. Это приводит к безусловному открытию исполнительного клапана I, и падению давления Рвх.

Следует иметь ввиду, что при закрытом исполнительном клапане I (при давлении на входе Рвх ниже настроенного значения), регулятор негерметичен так как управляющий клапан полностью открыт. Расход через регулятор в этом случае определяется дросселем, установлены на линии сброса рабочей среды из полости П3 в полость П2.

Технические характеристики регулятора давления “до себя” (АРТ-85) Ду 40-200, с поршневым приводом и предохранительным устройством

Условный диаметр Ду, мм
40-200
Рабочая среда
Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа
1,6 (2,5; 4,0 - под заказ)
Температура рабочей среды, ° С

плюс 10…150 - вода, минус 10…плюс 80 - газы


Ду, мм 40 50 65 80 100 125 150 200
Диапазон настройки перепада давления, МПа (кгс/см2) 0,12…0,6 (1,2…6)
Коэффициент условной пропускной способности, Кvу, м3/ч 20 32 50 80 125 190 280 420
Зона пропорциональности, % от верхнего предела диапазона настройки Не более 2,5
Зона нечувствительности, % от верхнего предела диапазона настройки Не более 4
Постоянная времени, с Не более 16
Минимальный перепад давления на клапанной тарели, МПа* (кгс/см2) 0,08(0,8) 0,06 (0,6) 0,05 (0,5) 0,03 (0,3)
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

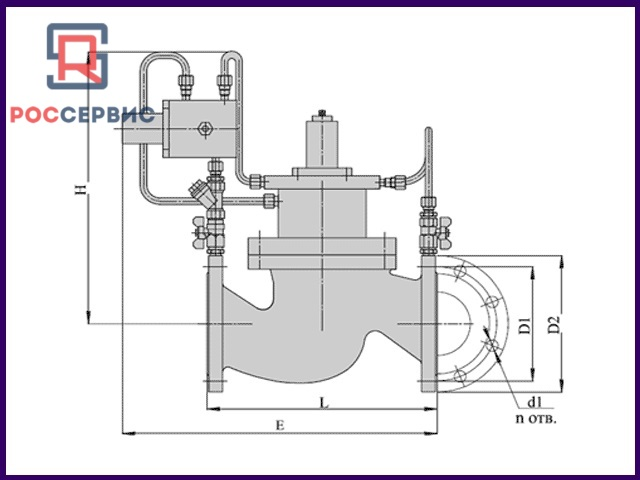

Габариты и технические размеры регулятора давления “до себя” (АРТ-85) Ду 40-200, с поршневым приводом и предохранительным устройством

Ду

L H E D1 D2 d1 n Масса, кг
мм
40 200 376 330 110 145 18 4 23.5
50 230 379 360 125 160 18 4 25
65 290 412 420 145 180 18 4 38.5
80 310 455 440 160 195 18 4 42.5
100 350 462 480 180 215 18 8 55
125 400 485 530 210 245 18 8 72.5
150 480 537 610 240 280 22 8 107.5
200 600 662 730 295 335 22 12 172.5
