Регулятор давления пара после себя Ду 250 с сильфонным приводом

Монтаж регулятора

Регуляторы устанавливаются на горизонтальных участках трубопровода, рабочее положение регуляторов – приводом вниз.
Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~ 10Ду до регулятора и ~ 5Ду после регулятора.

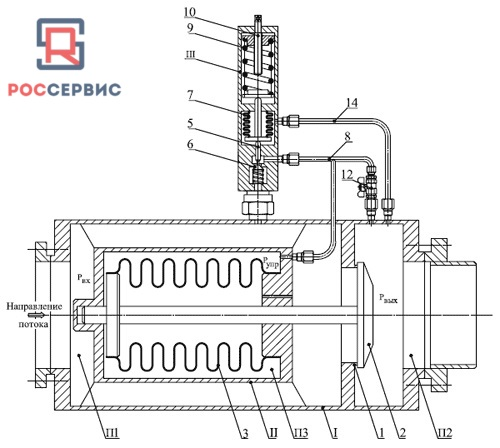

Конструкция

I - исполнительный клапан;
II - привод исполнительного клапана;
III - управляющий клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - сильфон привода;
4,8 - импульсные трубки;
5 - золотник;
6 - седло золотника;
7 - измерительный сильфон;
9 - настроечная пружина;
10 - винт;
12 - шаровой кран.

Регулятор состоит из исполнительного клапана I, сильфонного привода II и управляющего клапана III. Направление потока среды через регулятор показано стрелкой. Регулирование выходного давления Pвых в полости П2 после регулятора происходит за счет изменения площади цилиндрической щели между седлом 1 в корпусе и подвижной клапанной тарелью 2, связанной с сильфоном 3 привода II. Часть потока рабочей среды со входа регулятора через управляющий клапан II поступает в управляющую полость П3. Давление управления Pупр в этой полости определяется балансом расходов рабочей среды – расходом поступающим через щель между золотником 5 и его седлом 6 с одной стороны, и расходом из полости П3 в полость П2 по трубке 8, с другой. Золотник 5 перемещается вместе с измерительным сильфоном 7, который нагружен с одной стороны выходным давлением Pвых, поступающим по трубке 14, а с другой – настроечной пружиной 9. Вращением винта 10 устанавливается требуемое значение давления Pвых. Отклонение Pвых от настроенного давления, например, в сторону увеличения, приводит к смещению подвижного донышка сильфона 7 и золотника 5 в сторону его закрытия. При этом расход из полости П1 в полость П3 уменьшается, давление Pупр снижается и сильфонный привод перемещает клапанную тарель 2 так, чтобы сохранить выходное давление постоянным. В результате расход среды через исполнительный клапан I уменьшается, а рост давления Pвых будет компенсирован. При падении давления Pвых расход из полости П1 в полость П3 возрастет, давление Pупр увеличится, клапанная тарель 2 приоткроется, а давление Pвых восстановится. Таким образом осуществляется автоматическое поддержание требуемого значения давления Pвых после регулятора.

Технические характеристики регулятора давления на пар “после себя” (АРТ-85) Ду 250 с сильфонным приводом

Ду, мм	250
Рабочие среды	Пар, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа	1,0	1,6
Давление рабочей среды на Входе, МПа	0,75...0,85	1,2...1,4
Диапазон настройки давления на Выходе, МПа	0,3...0,6	0,6...0,8
Температура рабочей среды, С	200
Зона пропорциональности, % от верхнего предела диапазона настройки	Не более 2,5
Зона нечувствительности, % от верхнего предела диапазона настройки	Не более 4
Постоянная времени, с	Не более 16

* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

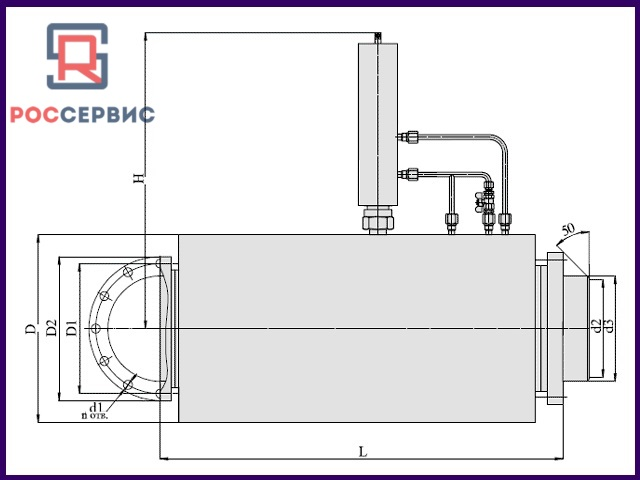

Габариты и технические размеры

Ду	Ру МПа 1,0								N	масса, кг
	L	ЧАС	A	D 1	D 2	д 1	d2	d3
	мм
250	933	500	500	350	390	M20x2,5	257	273	12	392

Ру МПа 1,6									N	масса, кг
Ду	L	ЧАС	A	D 1	D 2	д 1	d2	d3
	мм
250	969	500	500	355	405	M24	257	273	12	413
